НАСОСЫ СЕРИИ TD

Особенности конструкции

• Насосы серии TD - ве­рти­каль­ные, моно­блочные, одно­сту­пен­чатые, це­нтро­бежные, с но­рмаль­ным вса­сы­ва­нием, с па­тру­бка­ми в одну ли­нию.
• Вхо­дной и вы­ходной па­тру­бки имеют оди­на­ковые диаме­тры и рас­по­ло­жены на одной линии.
• Упло­тне­ние по ли­нии вала – то­рцо­вое, оди­нар­ное, нера­згру­жен­ное, упло­тне­ние на­со­сной ка­ме­ры – уплотни­тель­ное коль­цо, круглого сечения.
• Констру­кция электро­на­со­са по­зво­ляет снять го­лов­ную часть электро­на­со­са (дви­га­тель с пе­ре­ход­ным флан­цем, ра­бо­чим ко­ле­сом) без пол­но­го де­мо­нтажа электро­на­со­са с трубо­про­во­да.
• При­соеди­ни­тель­ные раз­меры соответ­ствуют стан­дар­ту JB/T8680. Раз­ме­ры фла­нце­вого при­соеди­не­ния электро­на­со­са со­отве­тству­ют ста­ндартам EN 1092-2 и ISO 7005-2.

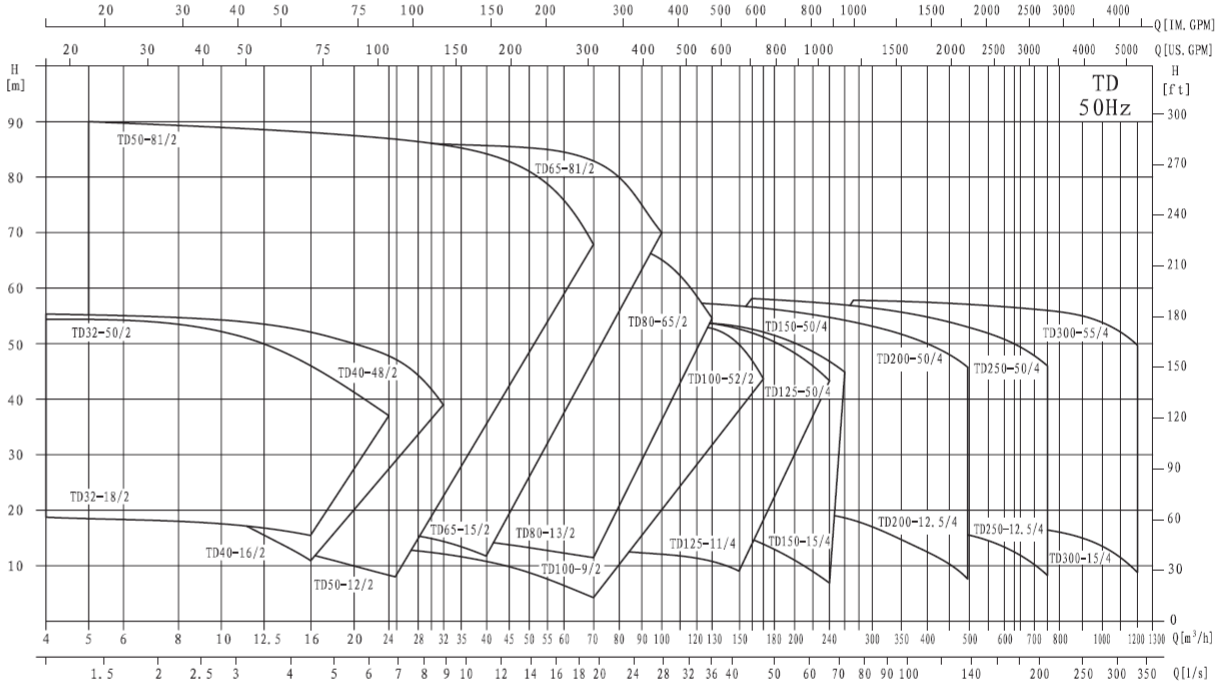

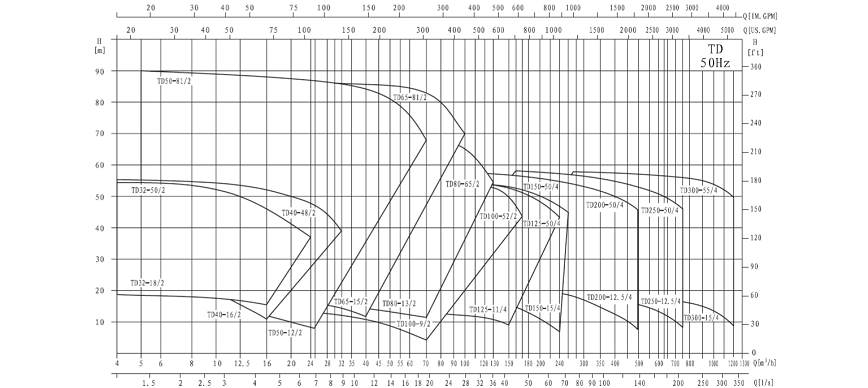

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Графические хара­кте­ристики оформле­ны в соответ­ствии с IS09906.
• Графики приве­дены для по­стоян­ной ча­сто­ты вра­щения дви­га­те­ля 2900 об/мин, 1450 об/мин или 1480 об/мин, при испы­та­ниях на воде с те­мпе­ра­турой 20 °С, ки­не­ма­тической вязкостью 1мм~/с, (1 сСт), при отсут­ствии в воде пу­зырь­ков воз­духа.
• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Чистые, мало­вязкие, не­агрес­сив­ные и взрыво­бе­зо­пасные жидко­сти без твер­дых или длинно­во­ло­книс­тых вклю­чений.
• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
