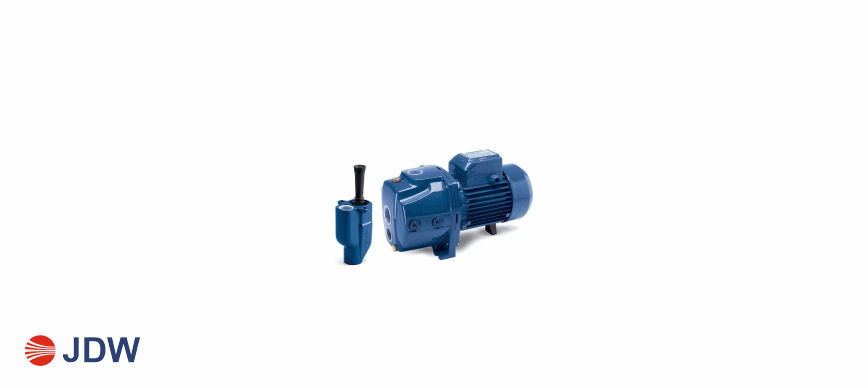

НАСОСЫ СЕРИИ JDW

Особенности конструкции

Серия самовсасывающих насосов JDW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА СЕРИИ PEDROLLO JDW, применяемые для откачивания воды из глубоких колодцев. Эффект самовсасывания достигается благодаря использованию «трубки Вентури», помещенной внутри узла эжектора, который устанавливается на насосе или, чаще опускается в колодец и соединяется с корпусом насоса двумя трубами. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся вода (называемая пусковой) рециркулируется посредством системы Вентури, которая, будучи соединена с камерой всасывания, создает в ней разряжение, необходимое для всасывания воды из места погружения блока эжектора. Вода, откачиваемая из отверстия блока эжектора, смешивается в диффузоре Вентури с рециркулированной водой из насоса, в результате чего ее давление увеличивается за счет рециркулированной воды, и направляется в насос через выходной трубопровод. В случае, если блок эжектора установлен непосредственно на корпусе насоса, насосы серии JDW работают аналогично насосам серии JSW.
