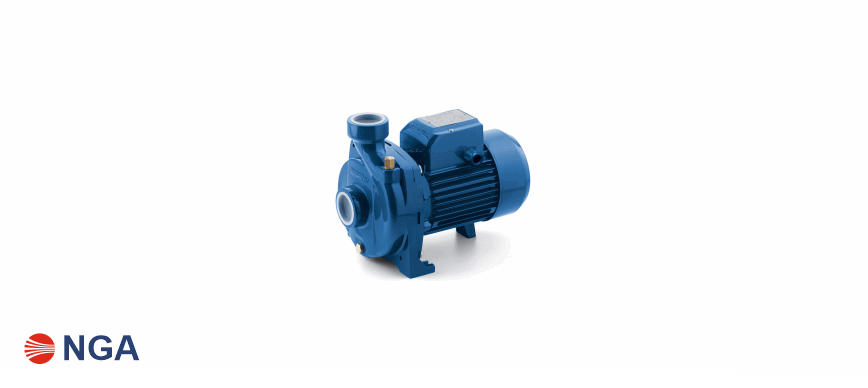

НАСОСЫ СЕРИИ NGA

Особенности конструкции

Серия NGA включает в себя водяные насосы центробежного вида, которые имеют рабочее колесо открытого типа. Оно состоит из лопаток и заднего диска и качается на ведущем валу. Лопаточный канал состоит из:
• неподвижной части – корпуса насоса;
• вращающейся части – заднего диска с лопатками.
Данное конструктивное решение сводит к минимуму возможную закупорку даже в тех случаях, когда перекачивается очень загрязненная жидкость. Через установленный напротив рабочего колеса патрубок жидкость идет в лопаточный канал. Там вода начинает радиально двигаться к периферии и приобретает энергию давления и увеличения скорости потока. После того как жидкость выходит из рабочего колеса, она устремляется в спираль, обеспечивающую (совместно с коническим диффузором) преобразование кинетической энергии в энергию напора.

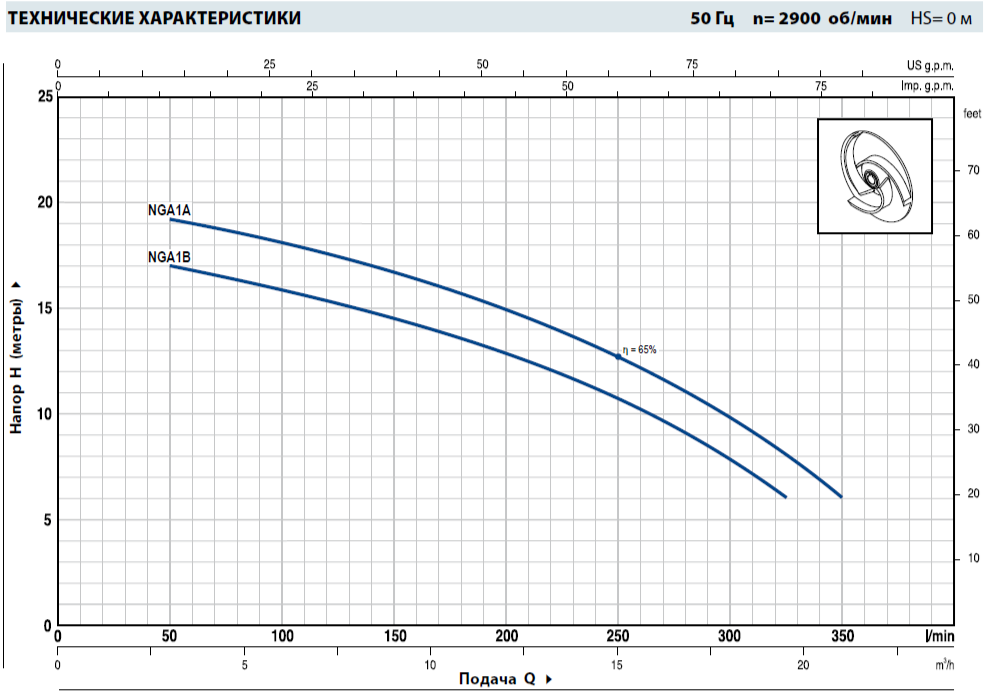

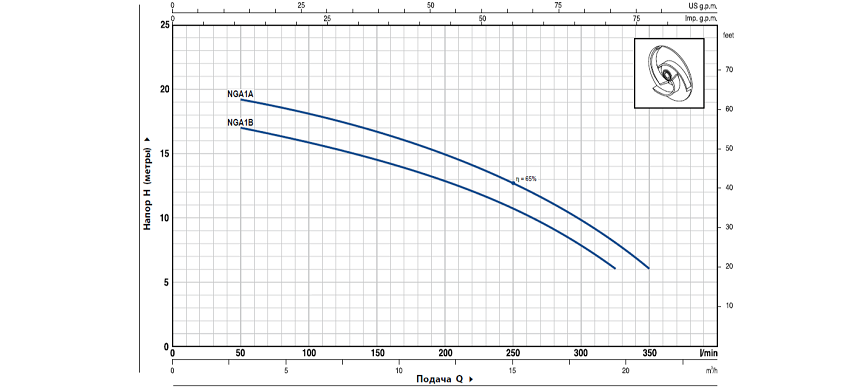

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
