НАСОСЫ СЕРИИ HF

Особенности конструкции

В серии HF имеются центробежные водяные насосы с 1 рабочим колесом. Изделия разработаны для достижения максимально высоких показателей подачи жидкости при низкой и средней величинах напора. Рабочее колесо, которое качается на ведущем валу, расположено перед всасывающим патрубком. Благодаря особой форме рабочего колеса перемещение жидкости от центра к периферии обеспечивается с небольшими гидравлическими потерями. Лопасти, которые расположены внутри канала рабочего колеса, в процессе движения передают энергию накачиваемой жидкости в виде давления и увеличения скорости потока. Жидкость на выходе из рабочего колеса перемещается в спираль, которая вместе с коническим диффузором обеспечивает преобразование части кинетической энергии в энергию напора.

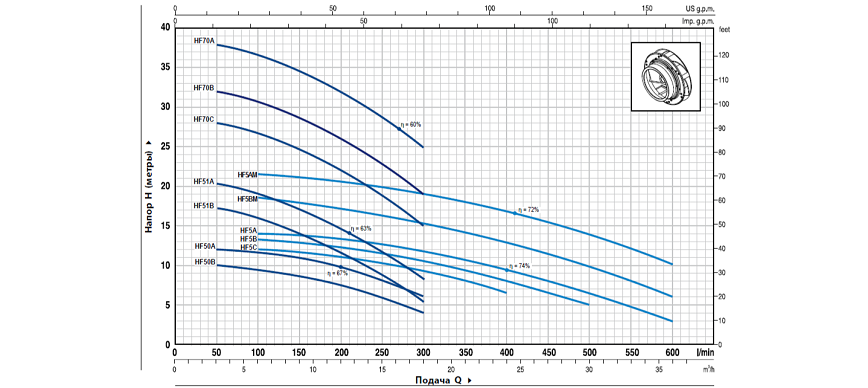

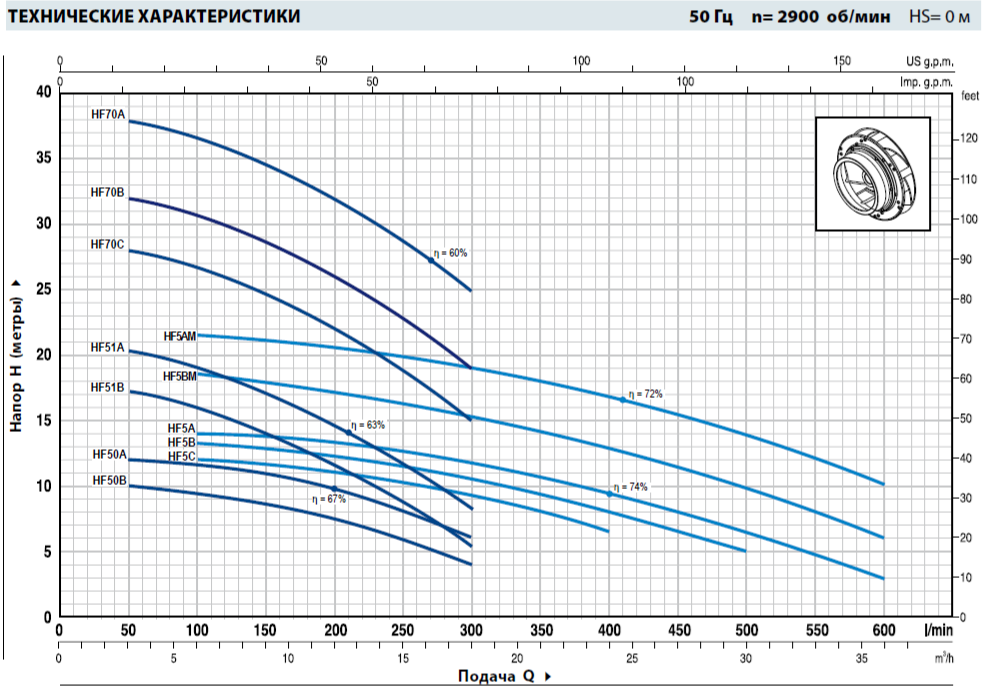

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
