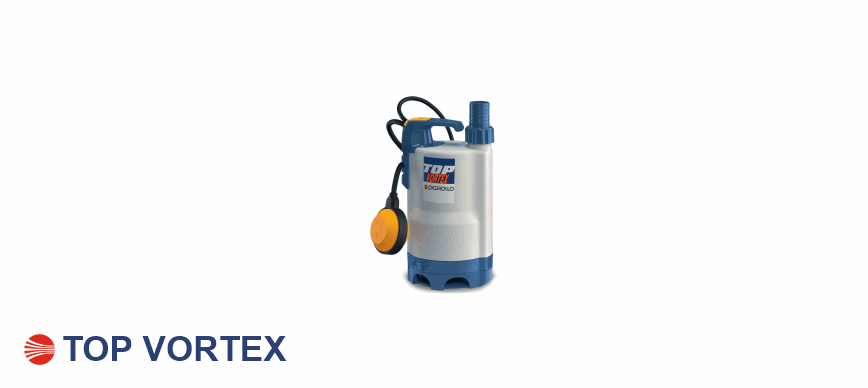

НАСОСЫ СЕРИИ TOP VORTEX

Особенности конструкции

Серия электрооборудования погружного типа разработана для эксплуатации в автоматическом режиме. По принципу функционирования эти агрегаты аналогичны центробежным насосам Pedrollo, оснащенным отведенным относительно крышки назад рабочим колесом типа VORTEX. Попадая в устройство через всасывающую решетку, жидкость проходит просторную кольцевую камеру, которая закрыта крышкой и снабжена нагнетательным патрубком. Здесь всасываемая вода приобретает вихревое движение, центробежная сила направляет ее в кольцевую камеру. Далее жидкость выводится из насоса через вертикальный патрубок, который имеется в нагнетательном корпусе оборудования. Перекачиваемая вода обеспечивает достаточное для двигателя охлаждение.

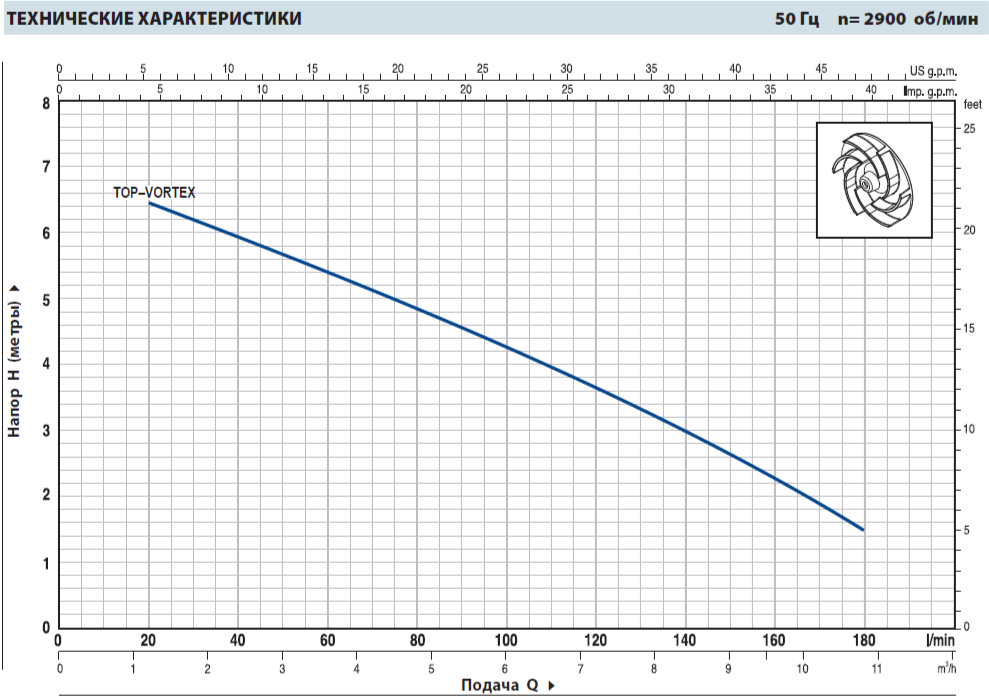

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
