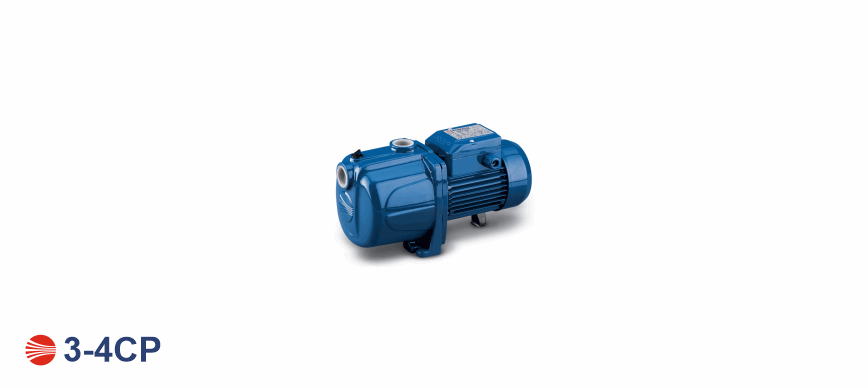

НАСОСЫ СЕРИИ 3-4CP

Особенности конструкции

Модели в составе серий 3–4СР представляют собой многоступенчатые центробежные насосы. Наряду с горизонтальным валом агрегаты также оснащаются переменным числом рабочих колес, размещение которых осуществляется в корпусы из чугуна. С учетом факта установки колес на едином ведущем валу их вращение происходит внутри лопаточных диффузоров. Последние способствуют поэтапному перемещению жидкости. Движение РЖ осуществляется между рабочими колесами от выходов предыдущих патрубков до входов следующих. По завершении пути жидкость выталкивается наружу через нагнетательный патрубок. Отдельные комплексы рабочих колес с соответствующими лопаточными диффузорами составляют индивидуальные ступени нагнетания. Они же, в свою очередь, исходя из принципов действия насосов центробежного типа, позволяют сообщать рабочей среде значения перепадов давления. Последние в итоге суммируются друг с другом по мере их формирования и сообщения каждой из следующих ступеней.

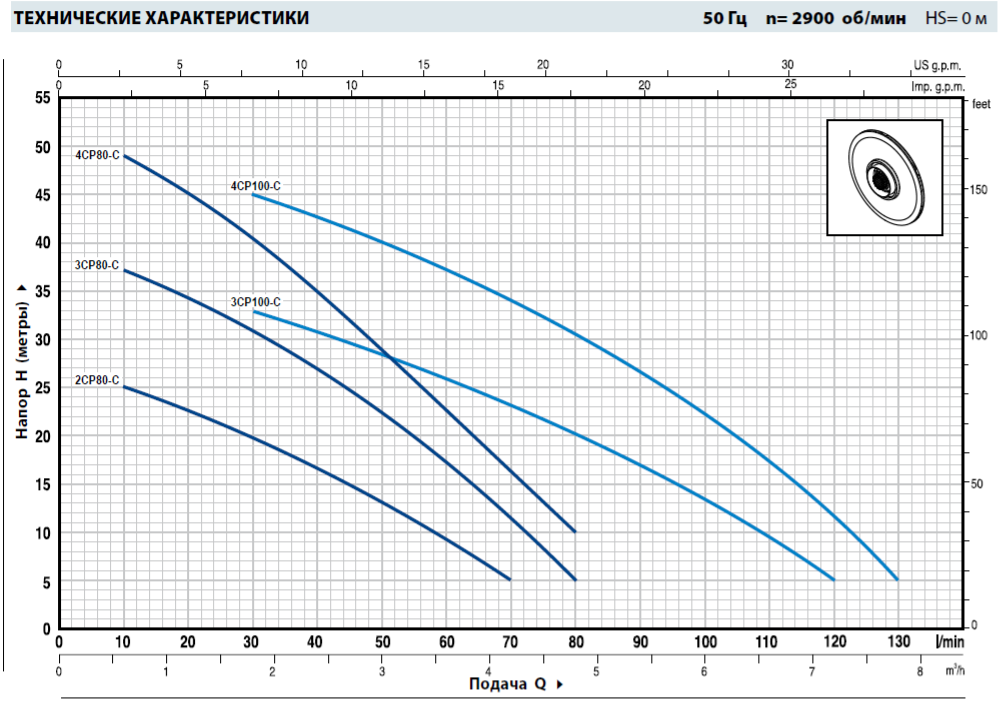

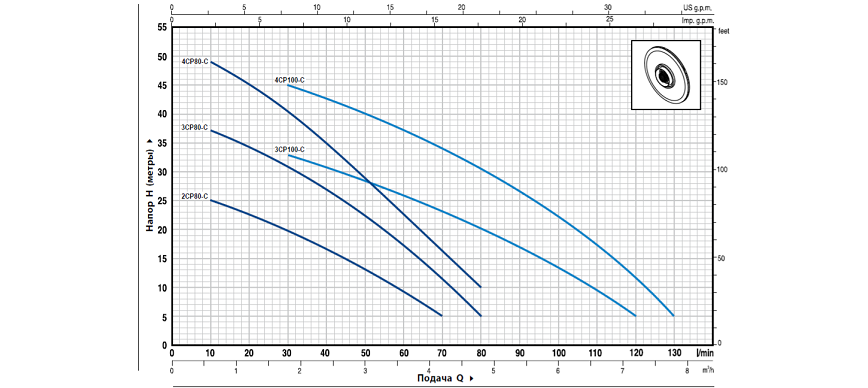

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
