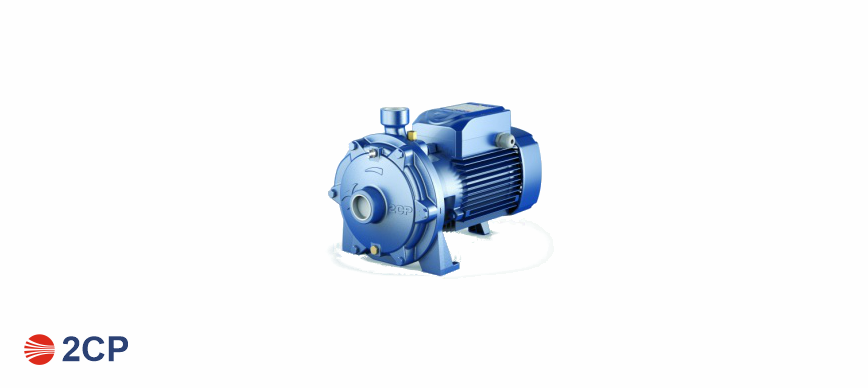

НАСОСЫ СЕРИИ 2CP

Особенности конструкции

Центробежные водяные насосы в составе линейки 2CP оснащаются парой радиальных колес из латуни. Располагаемые близко одно к другому, они заключаются в нагнетательных и всасывающих корпусах из чугуна. Благодаря близкой установке рабочих колес к всасывающему патрубку и его нагнетательному аналогу обеспечивается баланс конструкции в целом. Это способствует снижению гидравлических потерь и оптимизации функционирования подшипников, в т. ч. в условиях высокой ламинарности потока рабочей жидкости (РЖ). Запрессовка колес выполняется на ведущий вал, материалом изготовления которого выступает нержавеющая сталь AISI 430F. Для подключения к патрубкам внешних трубопроводов предусмотрено наличие резьбы gas UNI ISO 228-1. В качестве уплотнения используется графит, керамика и NBR.
За приведение насосов в действие отвечают аварийные электродвигатели Pedrollo закрытого типа с изоляцией класса F. Оснащение данных силовых агрегатов наружной вентиляцией открывает возможность их непрерывной эксплуатации. В однофазных модификациях присутствует встроенное термореле, выполняющее функцию аварийного переключателя, а в трехфазных – внешний аварийный выключатель.

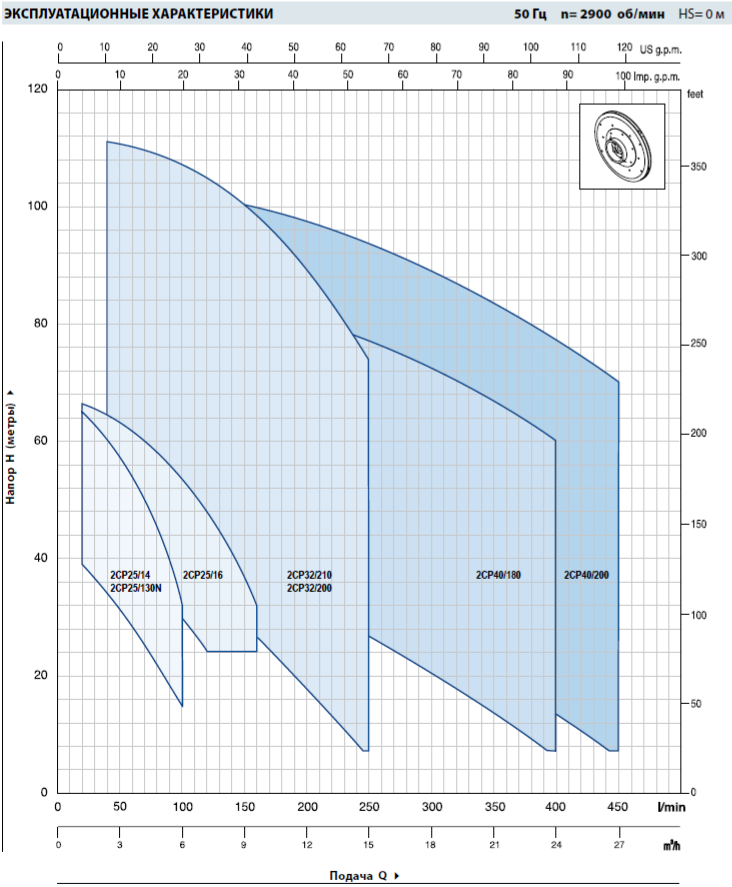

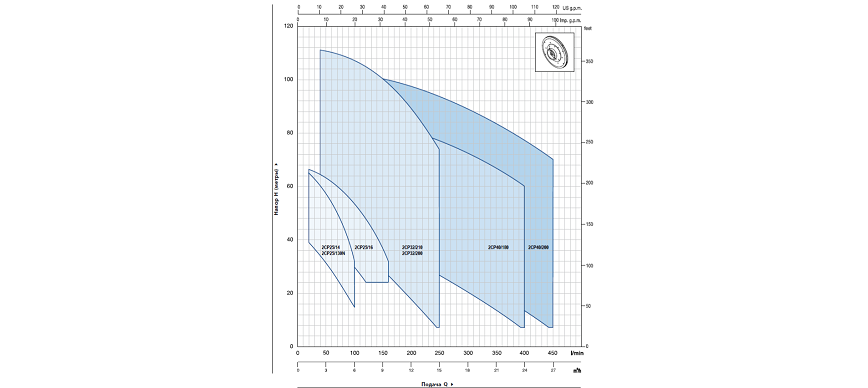

Диапазон гидравлических характеристик

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
