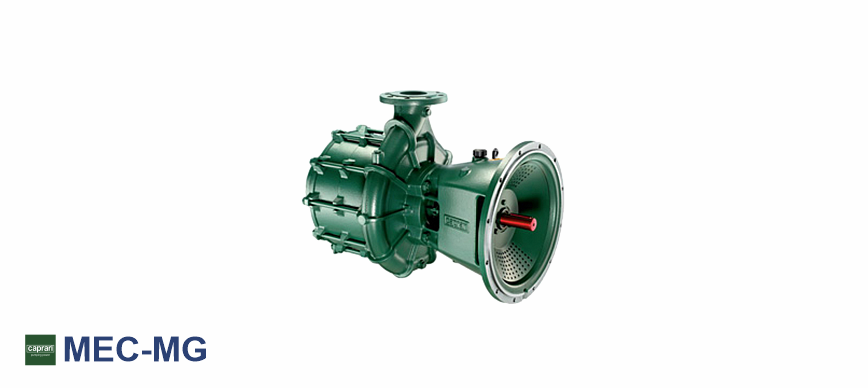

НАСОСЫ СЕРИИ MEC-MG

Особенности конструкции

Двух и трёх ступенчатые горизонтальные центробежные насосы, оборудованные усиленными подшипниками и опорами для обеспечения высочайшей надежности соединения с фланцевым маховиком дизельного двигателя стандарта SAE3. Насосы состоят из всасывающего патрубка, направляющего поток лопаточного диффузора, спирального корпуса, корпуса подшипника, рабочего колеса выполненного из серого чугуна, вала из нержавеющей стали и соединительных болтов из углеродистой стали для надежного крепления насоса. Каждое рабочее колесо снабжено двумя износными кольцами. Вал опирается на два роликовых подшипника смазываемых масляной смазкой. Насосы имеют дополнительную опору вала в виде бронзовых подшипников скольжения, расположенных на стороне всасывания, и оснащены монтажным кронштейном. Вал насоса защищен сменной хромированной стальной втулкой, расположенной со стороны уплотняющего сальника. Упругая муфта поставляться по запросу, для этого необходимо указать присоединительные размеры маховика при оформлении заказа.

Диапазон гидравлических характеристик

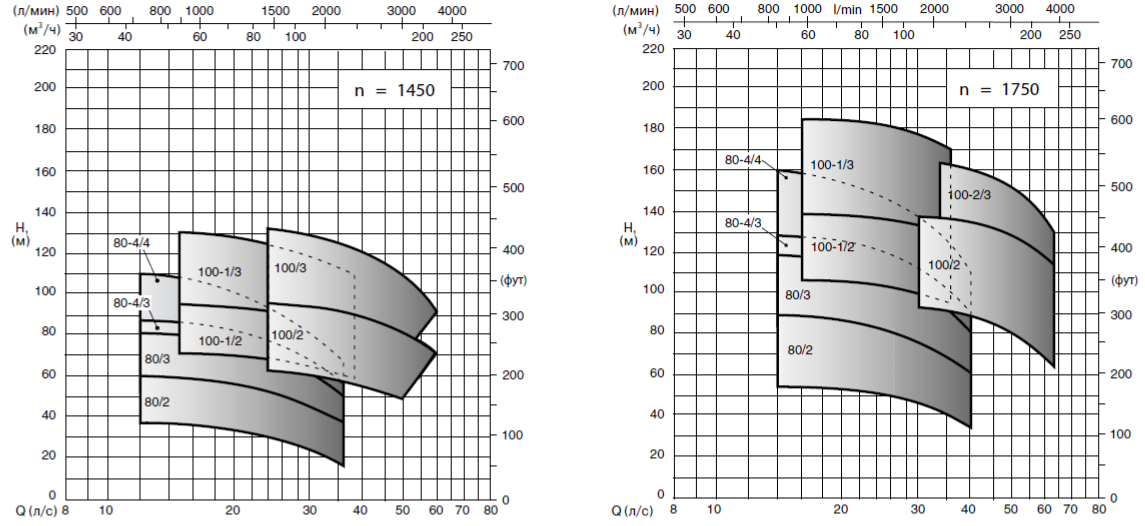

n=1450-1750 об/мин

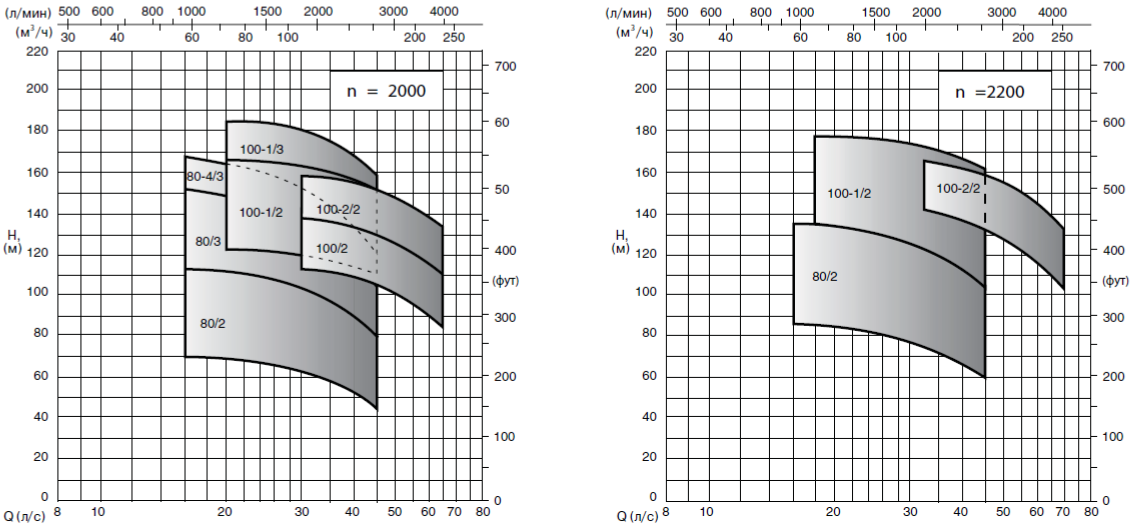

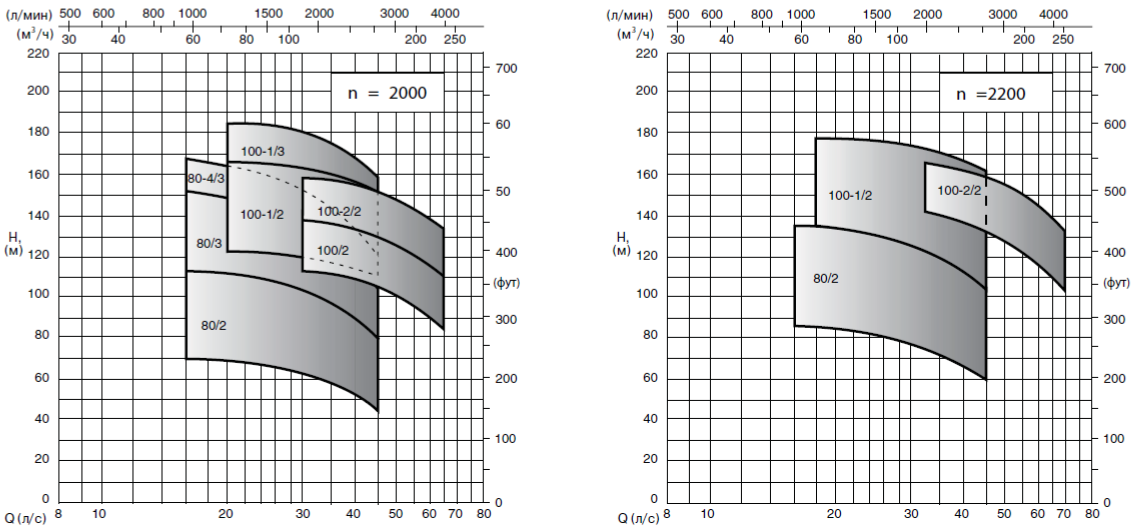

n=2000-2200 об/мин

Пояснения к характеристикам

• Насосы должны исполь­зовать­ся в пре­де­лах ра­бо­чего интер­вала, указан­ного вы­делен­ной кривой на гра­фике, чтобы исклю­чить по­вы­шенный износ при вы­соких на­порах и пе­ре­грев дви­гателя при больших подачах.
• Если плот­ность и/или вяз­кость пе­ре­ка­чива­емой жид­кости выше, чем у воды, может по­требовать­ся дви­га­тель боль­шей мощности.

Перекачиваемые жидкости

• Пере­ка­чиваемая жид­кость не должна ме­ха­ни­чески или хи­ми­чески во­здей­ствовать на мате­риал насоса.
• Если ки­не­матическая вяз­кость или плот­ность пере­качи­ваемой жидко­сти выше, чем у воды, гидравли­чес­кие ха­ра­кте­ри­сти­ки на­со­са умень­шаются, а по­тре­бля­емая мощ­ность – уве­ли­чивается.
